Z960Y磅級電站閘閥
【Z960Y磅級電站閘閥】產品執行標準
|
產品 規范 |
設計規范 | 結構長度 | 對焊連接 | 試驗與檢驗 | 壓力 -溫度 | 產品標識 | 供貨規范 |
| JB/T3595/E101 | E101 | 78DG | E101 | JB/T3595 | GB/T12220 | JB/T7928 |
| 殼體材料 | 適用溫度℃ | 適用介質 |
| ASTM A216 WCB | ≤425 | 蒸汽、水 |
| ASTM A217 WC1 | ≤450 | 蒸汽、水 |
| ASTM A217 WC6 | ≤550 | 蒸汽、水 |
| ASTM A217 WC9 | ≤590 | 蒸汽、水 |
| 零件名稱 | 材料牌號 | |||
| 閥體 | WCB | WC1 | WC6 | WC9 |
| 閥板 | WCB | WC1 | WC6 | WC9 |
| 閥蓋 |
25 WCB |
15Cr1Mo1VA WC1 |
12Cr1Mo1VA WC6 |
12Cr1Mo1VA WC9 |
| 閥座 | 25 | 15Cr1Mo1VA | 12Cr1Mo1VA | 12Cr1Mo1VA |
| 閥桿 | 1Cr17Ni2 | 1Cr17Ni2 |
SUGG600 12Cr1Mo1VA |
SUGG600 12Cr1M01VA |
| 填料 | 增強柔性石墨 | |||
| 支架 | WCB |
WCB WC1 |
WCB WC6 |
WCB WC9 |
| 密封環 | s軟鋼(增強柔性石墨) | S軟鋼 | F軟鋼 | |
| 閥桿螺母 | 45(zCuzn25A16Fe3Mn3) | |||

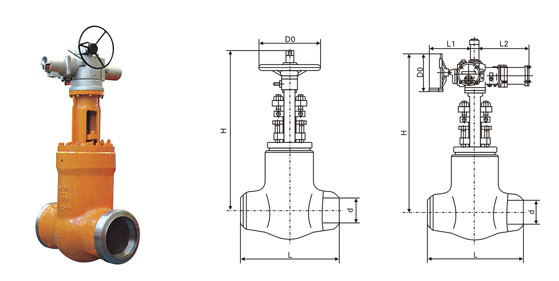

| 公稱通徑DN | 主要外形尺寸和連接尺寸 | 電動裝置 | WT | |||||
| d | L | H | Do | L1 | L2 | |||
| Z960Y-1500Lb | ||||||||
| 65 | 56 | 254 | 520 | 200 | 140 | 243 | SMC-04 | 93 |
| 80 | 64 | 305 | 523 | 508 | 140 | 243 | SMC-04 | 110 |
| 100 | 84 | 406 |
599 599 |
508 305 |
198 400 |
281 555 |
SMC-03 SMC-00 |
168 208 |
| 125 | 100 | 483 |
678 678 |
508 305 |
198 400 |
565 654 |
SMC-03 SMC-00 |
189 232 |
| 150 | 126 | 559 |
793 793 |
305 305 |
410 420 |
565 654 |
SMC-0 SMC-1 |
358 444 |
| 200 | 158 | 711 |
813 813 |
305 305 |
410 420 |
668 654 |
SMC-0 SMC-1 |
517 561 |
| 250 | 200 | 864 |
998 988 |
457 305 |
440 420 |
654 688 |
SMC-2 SMC-1 |
852 823 |
| 300 | 250 | 991 |
1141 1156 |
305 457 |
420 440 |
SMC-1 SMC-2 |
1122 1150 |
|
| 350 | 280 | 1067 | 1249 | 610 | 690 | SMC-3 | 1760 | |
| 400 | 3189 | 1194 | 1351 | 610 | 690 | SMC-3 | 2429 | |
| 450 | 360 | 1346 |
1535 1540 |
610 610 |
690 715 |
SMC-3 SMC-4 |
2454 2524 | |
| 500 | 406 | 1473 |
1726 1731 |
610 610 |
690 715 |
SMC-3 SMC-4 |
3334 3380 |
|
| 550 | 450 | 1600 |
1921 1926 |
610 610 |
690 715 |
SMC-3 SMC-4 |
4409 4648 |
|
| Z960Y-2000Lb | ||||||||
| 65 | 50 | 33 | 540 | 200 | 140 | 243 | SMC-04 | 202 |
| 80 | 60 | 368 | 558 | 508 | 198 | 332 | SMC-03 | 149 |
| 100 | 80 | 457 | 654 | 305 | 400 | 555 | SMC-00 | 245 |
| 125 | 96 | 533 |
780 780 |
305 305 |
400 410 |
555 565 |
SMC-00 SMC-0 |
280 323 |
| 150 | 118 | 610 | 830 | 305 | 410 | 565 | SMC-0 | 419 |
| 200 | 148 | 762 |
960 960 |
305 305 |
410 420 |
565 654 |
SMC-0 SMC-1 |
626 715 |
| 250 | 180 | 914 |
1020 1024 |
305 457 |
420 440 |
654 688 |
SMC-1 SMC-2 |
1020 1050 |
| 300 | 222 | 1041 |
1150 1166 |
457 610 |
440 690 |
688 |
SMC-2 SMC-3 |
1320 1358 |
| 350 | 254 | 1118 |
1230 1240 |
457 610 |
440 690 |
688 |
SMC-2 SMC-3 |
1810 |
